标准型X射线探伤机的分类介绍

 一、携带式X射线探伤机

       便携式X射线机专供造船、石油、化工、机械、航天、交通和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量,以及各种轻金属、橡胶、陶瓷等加工件的质量。利用X射线透照摄影的方法,从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷,以评定制品的质量。

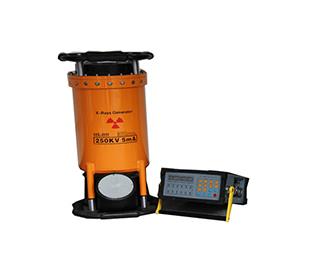

       携带式X射线探伤机利用SF6气体绝缘,体积小、重量轻,特别是变频比工频X射线探伤机更能代表X射线探伤机的发展方向。该机由操纵台、X射线发生器和低压连接电缆三部分组成。

       携带式探伤机分定向辐射、周向辐射两种。定向辐射是固定的,射线束辐射圆锥角一般在40°~45°范围。周向辐射射线束是在与X射线管轴线成垂直方向的360°圆周上同时辐射X射线,这对于检测大口径管件和球形容器的环形焊缝,通过一次曝光可以完成整个焊缝的探伤照相工作,因而可以大大地提高检测效率。

       携带式探伤机有玻璃壳X射线管和波纹陶瓷X射线管两种:

       玻璃壳X射线管,目前国内外使用比较普遍,因为它制造比较简单,造价低廉。波纹陶瓷X射线管,目前多使用在变频气绝缘携带式X射线机上,它具有使用寿命长等金属陶瓷管的一些特点。

       二、移动式X射线探伤机

       移动式探伤机是无损检测工作的重要设备之一。使用与金属、非金属等材料制成零部件,铸造及焊接部件进行无损检测,以确定其内部缺陷、夹渣裂纹、气孔、焊接不良(没有焊透)。广泛用于机械、化工、造船、高压容器、国防工业、科研、汽车、航空航天、耐火材料等行业。功能完善,自动化程度高、性能可靠,操作简便,检测速度快具有高自动化程度,检测速度更快更准确,广泛使用于生产线上连续检测。

      移动式X射线探伤机通常由操纵台、高压发生器、射线管头、冷却装置、高压电缆和低压电缆、升降拖车和水管等组成。

      可配套工业电视装置。电视系统有三种(自选):一、日本东芝二、荷兰飞利浦三、德国汤姆逊。
