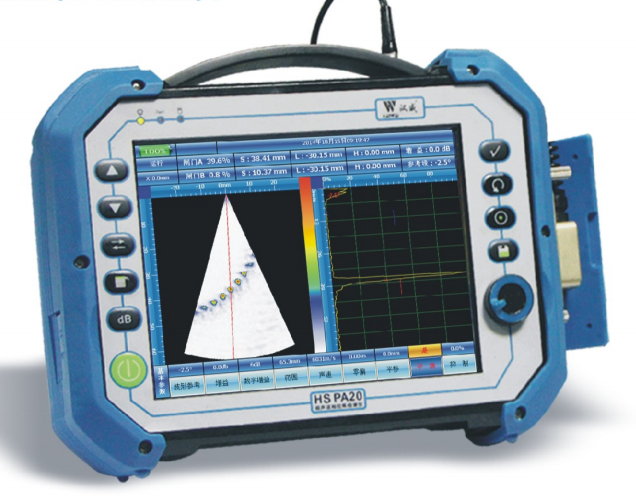

HS PA20 特优点:→相控阵、TOFD、A扫三能一体,按键切换,缺陷验证更高效;→体积小,重量轻,携带方便,无忧户外与高空;→32:32同步发射接收,集成度高,成像效果更好;→全新流程化操作菜单,类似常规A超设备操作程序,易学易用;→高灵敏度触屏按钮、飞梭旋钮双模操作,使用更便捷;→内置大量开放式工件模型,缺陷显示直观,异型结构分析更简单;

  • 产品详情

HS PA20 特优点:

→相控阵、TOFD、A扫三能一体,按键切换,缺陷验证更高效;

→体积小,重量轻,携带方便,无忧户外与高空;

→32:32同步发射接收,集成度高,成像效果更好;

→全新流程化操作菜单,类似常规A超设备操作程序,易学易用;

→高灵敏度触屏按钮、飞梭旋钮双模操作,使用更便捷;

→内置大量开放式工件模型,缺陷显示直观,异型结构分析更简单;

(适用于平板焊缝、“T”型焊缝、角接焊缝、管焊缝、锻件、板材、车轴、轮辋等)X射线检测设备

→60Hz 刷新率,图形动态效果更佳,显示速度更快

→全角度TCG/DAC曲线补偿功能;

→具备ACG角度补偿、回放、修正功能;

→全程动态聚焦,聚焦性能好,缺陷结果更精准;

→具备A/B/C/D/S/L/TOFD/3D多种图像显示功能,缺陷分析更全面;

→具备深度闸门、声程闸门自动报警功能,缺陷判别更快捷;

→支持编码器全程自动扫查记录。

→具备探头、楔块、参数、数据、报告等文件分类编辑功能;

→具备探伤报告自动输出打印功能。

HS PA20 技术参数:

仪器参数:

→显示屏尺寸:8.4英寸 24位真彩显示

→数据存储:内部16GB ,外接USB可直接存储

→扩展接口:USB2.0×2,100M/1000M LAN×1,VGA×1

→编码器接口:1个(支持两个编码器连接)

→报警器:1个

→工作温度:0-45℃

→储存温度:-20℃-65℃

→供电方式:AC220-DC15V交流适配器,11.1V锂电池

→续航时间:8小时(单电)

→尺寸:265×180×75(mm)

→重量:2.7Kg(含电池)

相控阵功能参数:

→系统带宽:0.5-15MHz(-3dB)

→数字化频率:100MHz 8bit

→数字采样点:8192

→数字平滑平均:16

→孔径:32个晶片

→S扫线束:256

→重复频率:1.0KHz-5.0KHz

→刷新率:60Hz

→延时精度:2.5ns

→检波方式:正检波,负检波,全检波,射频波

→发射延时范围:0-20us

→发射电压:50V-200V

→脉冲宽度:30ns-500ns(步进10ns)

→脉冲激发方式:负方波

→增益范围:模拟增益0-80 dB,数字增益0-30 dB

→增益步进:模拟增益 0.1 dB,数字增益 6 dB

→DAC:16点

→TCG:16点

→聚焦:发射单点聚焦,接收动态聚焦

→扫查图像:A/C/D/S/L/3D

TOFD模块参数:

→系统带宽:0.5-15MHz(-3dB)

→数字化频率:100MHz 10bit

→数字采样点:1024

→数字平均:16

→重复频率:100Hz-1KHz

→刷新率:60Hz

→检波方式:正检波,负检波,全检波,射频波

→发射电压:50V-350V

→脉冲宽度:30ns-500ns,(步进10ns)

→阻抗匹配:25Ω-500Ω

→脉冲激发方式:负方波

→增益范围:110 dB,调节精度最小0.1dB
