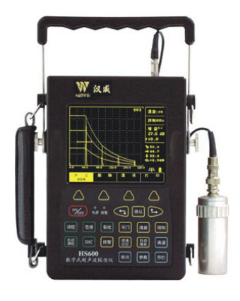

经济型超声波检测仪

经济型超声波检测仪

产品详情

HS600功能特点
高亮场致显示器,中文功能热键操作
高性能安全环保锂电
模块插接式、一机两电两充
探头接口:Q9-Q9
通讯方式:专用串口
探伤通道:50组,设置横波探伤、纵波探伤、小角度探伤、表面波探伤
存储量:1000幅
焊缝型行:具有焊缝坡口型式、显示缺陷位置
裂纹测高:实施衍射对裂纹进行测高

HS600技术参数

脉冲强度:600V

阻抗匹配:200Ω、500Ω两档可调

工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~  6000mm钢纵波

重复频率:60Hz、120Hz、200Hz三档可选

采样频率/位数:150MHz/8bits

检波方式:全检波、正、负检波、射频波显示

工作频率:0.4MHz ~ 20MHz(带宽可选: 0.4-4MHz、2-8MHz、0.4MHz-20MHz)

衰减器精度:< ±1dB/12dB

增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

声速范围:(100 ~ 20000)m/s

动态范围:≥ 30dB

垂直线性误差:≤ 3%

水平线性误差:≤ 0.1%

分辨力:>40dB(5N14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作5小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:200 x 138 x 60(mm)
