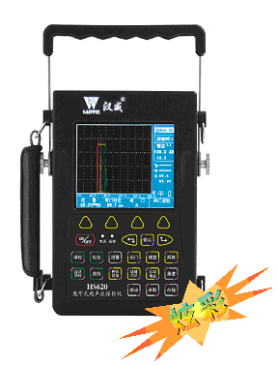

新功能炫彩超声波检测仪

新功能炫彩超声波检测仪

一、功能特点● 手持式结构,美观、牢固、密封性能好,具超强的抗干扰能力。● 全数字标准型X射线探伤机,真彩显示器,根据环境选择背景色、亮度可自由设定,领潮国内应用技术。● 高质量的电路系统,性能稳定可靠。● 超高速采样,使回波显示更保真、定位更准确。● 高精度定量、定位、解决远距离定位误差。● 实时全检波,正、负检波和射频波显示。● 优良

  • 产品详情

一、功能特点

● 手持式结构,美观、牢固、密封性能好,具超强的抗干扰能力。

● 全数字标准型X射线探伤机,真彩显示器,根据环境选择背景色、亮度可自由设定,领潮国内应用技术。

● 高质量的电路系统,性能稳定可靠。

● 超高速采样,使回波显示更保真、定位更准确。

● 高精度定量、定位、解决远距离定位误差。

● 实时全检波,正、负检波和射频波显示。

● 优良的宽频带放大器,且自动校正。具有良好的近场分辨能力。

● 简洁、强劲的操作功能,中文提示,对话操作,实用易学。

● 焊缝剖口示意图,更直观显示缺陷位置,辅助定性。

● 集超声检测、测厚双重功能于一机

● 检测范围无级调节功能。

● 闸门定位报警,双闸门失波报警功能,适用于完成不同种类的探伤任务。

● 动态缺陷包络线描述。

● 波幅曲线按标准自动绘制。且可上下自由移动。

● 自动对探头零点进行校准和斜探头K值(折射角)测试。

● 灵活的杂波抑制调节功能。不影响增益、线性。

● 自动快速的灵敏度调节功能。提高检测速度。

● 自动波峰跟踪搜索功能。提高检测精度。

● 有描述缺陷性质的峰点轨迹包络图功能。

● 纵向裂纹高度测量功能。

● 近场盲区小,可以进行薄板及小径管探伤。

● 可对腐蚀层和氧化层厚度进行的精确测量。

● 高速USB2.0、RS232两种接口提供传输打印 。实现超声探伤仪计算机管理。

● 预置50组探伤参数。分别为直探头15个,斜探头30个,小角度探头5个。

● 可存储1000个探伤回波、曲线和数据。

经典机型、创新打造

全新功能、炫丽呈现

集超声检测、测厚双重功能于一机

高、中、低亮度可调,多种色彩切换

快速调校、操作简洁

高速USB接口,传输快捷

预置各种探头参数通道

一机两电两充

二、技术参数

脉冲强度:600V

阻抗匹配:200Ω、500Ω两档可调

工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~6000mm钢纵波

重复频率:可调(30Hz、60Hz、100 Hz、200Hz、500 Hz)

实时采样频率/位数:150MHz/8bits

检波方式:全检波、正、负检波、射频波显示

工作频率:0.5MHz ~15MHz

各频段等效输入噪声:<80 x

衰减器精度:< ±1dB/12dB

增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

声速范围:(100 ~ 20000)m/s

动态范围:≥ 30dB

垂直线性误差:≤ 3%

水平线性误差:≤ 0.1%

分辨力:>40dB(5N14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作5小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:200 x 138 x 60(mm)

HS620型仪器标准配置:

1.主机一台(内含锂电池一块)   2.探头线(Q9-Q9)二根          3.电源充电器一个

4.专用打印线一根               5.锂电池一块                 6.电池充电连接线一根

7.便携作业带一套               8.通讯线、通讯驱动软件一套

9.仪器提箱一个                 10.使用说明书、合格证、保修卡各一份
